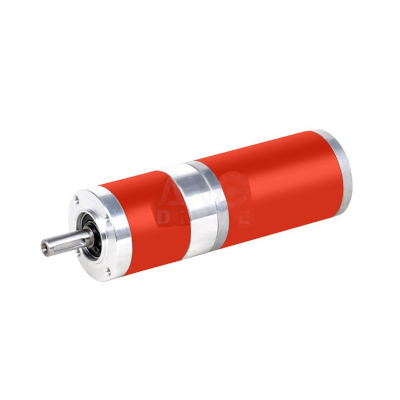

Moto-Redutor Planetário
Vantagem: tamanho reduzido com grande torque, ampla faixa de potência, ampla faixa de velocidade.
Estrutura compacta para economizar espaço;
Ampla faixa de velocidades com alto torque;
Maior eficiência;
Nome do Produto | Moto redutor planetário | ||||
Tipo do motor
| Corrente continua sem escovas, corrente continua, corrente alternada | ||||
Diâmetro
| 16mm à 130mm | ||||
Velocidade | RPM | Motor, 1500 a 4000 - redução, 1/3 à 1/4000 | |||
Potência de saída |
3W à 2200W ou maior
| ||||
Eixo de saída |
Eixo em D, eixo com chaveta, eixo oco
| ||||
Tensão de Alimentação
| 12V / 24V / 36V / 48V / 110V / 180V / demais sob consulta | ||||
Acessórios | Driver de controle velocidade interno / externo, conector, freio, encoder, etc. | ||||
Tipo de caixa de redução | Caixa de engrenagens planetária |
Estrutura compacta e montagem simples;
Estável, seguro, longa vida útil, universal;
Baixo ruído, bom desempenho de vedação, alta eficiência;
Conveniente para ser montado com caixas de engrenagens de rosca sem-fim e motores para atingir a relação de velocidade mais alta necessária.

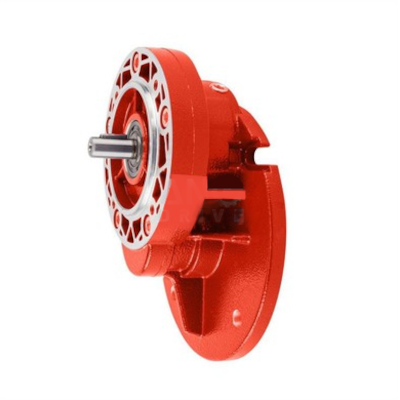

Nome do Produto | Redutor em linha tipo PC | ||||
Modelo
| PC063 / PC071 / PC080 / PC090 | ||||
Velocidade | Relação redução | 1/2.42 à 1/3 | |||
Potência e quantidade pólos do motor |
0,09kW à 2,20kW (2P, 4P, 6P, 8P)
| ||||
Diâmetro do eixo de saída |
Ø11mm, Ø14mm, Ø19mm, Ø24mm, Ø28mm
| ||||
Cores
| RAL5010, RAL9006, ou presonalizada. |

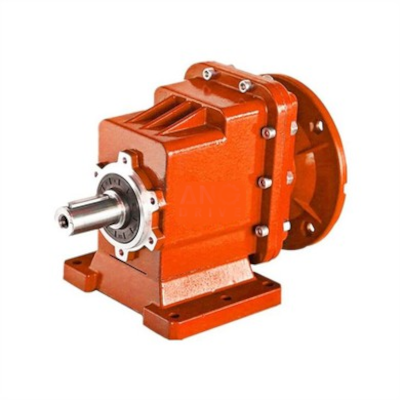

Redutor de engrenagens helicoidais de um estágio
Design modular, pés de estrutura desmontáveis, tamanhos de estrutura e flanges diferentes opcionais
Invólucro de alumínio, estruturas compactas, leve
Engrenagens temperadas e retificadas por cementação, robustas e duráveis
Múltiplas posições de montagem
Estrutura compacta, baixo ruído
Nome do Produto | Redutor reduzido helicoidal de um estágio | ||||
Tipo do motor
| Motores Normalizados pela IEC, Motores com Freio, Motores à Prova de Explosão, Servo-Motores | ||||
Relação de redução
| 1/3.66 à 1/54 | ||||
Velocidade | RPM | x | |||
Potência de saída |
120N.m à 500N.m
| ||||
Eixo de saída |
Eixo Sólido com Flange de Saída B5, Eixo Sólido com Flange de Saída B14
| ||||
Material da caixa
| Alumínio |

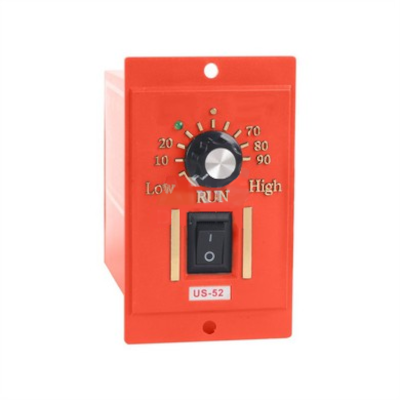

Um controlador de motor AC (corrente alternada) é um dispositivo ou grupo de dispositivos que pode coordenar de maneira predefinida
o desempenho de um motor elétrico.
Um controlador de motor AC pode incluir meios manuais ou automáticos para ligar e desligar o motor, selecionar a rotação para a frente ou
reversa, selecionar e regular a velocidade, regular ou limitar o torque e proteger contra sobrecargas e falhas elétricas.
Em resumo, é um dispositivo que permite controlar e gerenciar o funcionamento de motores AC de acordo com as necessidades específicas de uma aplicação.
Isso é comum em uma variedade de aplicações industriais e comerciais, onde o controle preciso do motor é essencial.
Tensão de trabalho | 110V / 220V - 50hz / 60hz, | ||||
Tipo do motor
| Motores CA monofásicos ou trifásicos | ||||
Dimensões
| 100mm * 60mm * 117mm | ||||
Velocidade | RPM | 90 à 1400 50Hz / 90 à 2800 60Hz | |||
Potência de saída |
6W 10W 15W 25W 40W 60W 90W 120W 180W 400W ou acima
| ||||
Montagem |
Fixação por parafusos
| ||||
Tipo de controle
| Horário e antihorário | ||||
Temperatura de trabalho | -10°C à 50° |
Vantagem: tamanho reduzido com grande torque, ampla faixa de potência, ampla faixa de velocidade.
Todas as superfícies externas são de aço inoxidável.
Baixo ruído, baixa vibração e leve.
Superfície completamente lisa.
Ideal para processamento de alimentos, embalagens, ambientes externos e altamente corrosivos, adequado para lavagens frequentes.

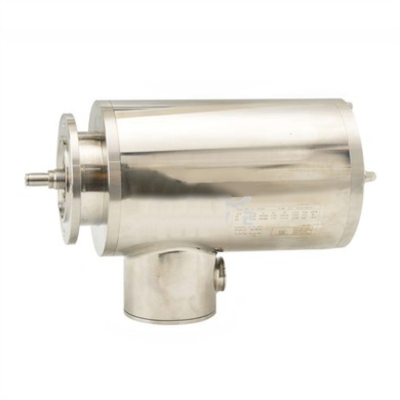

Motor elétrico de aço inoxidável: Tamanho métrico IEC, tamanho em polegadas imperial.
Motor de engrenagem de aço inoxidável: Motor de redução helicoidal coaxial, motor de redutor de ângulo reto por rosca sem-fim,
motor de engrenagem helicoidal cônica de 90 graus.

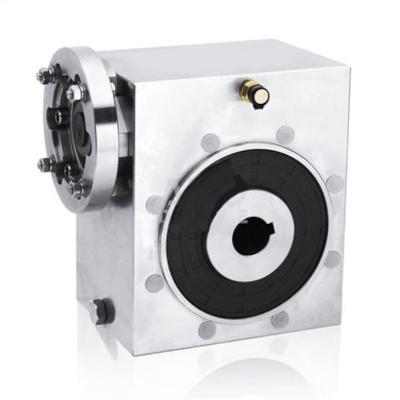

Caixa de engrenagens de rosca sem-fim de aço inoxidável: Tamanho IEC e tamanho em polegadas, tipos de superfície lisa NMRV,
tipos com nervuras de dissipação de calor NMRV, tipos VF redondos.
Nome do Produto | Moto-redutor em aço inoxidável | ||||
Tipo do motor
| 1/4HP ~ 30HP - monofásico ou trifásico | ||||
Classe de proteção
| IP55, IP56, IP65, IP67, IP69K | ||||
Tensão de alimentação | Volts | 110V 115V 120V 220V 230V 240V 380V 400V 415V 440V 480V 575V 600V 660V, etc. | |||
Polos |
2, 4, 6, 8
| ||||
Tipo de montagem |
B14, B3, B5, B35, B34
| ||||
Tipo de encapsulamento
| IC411, IC410, IC416, TENV, TEFC | ||||
Opções de flange |
IEC: 63B5, 63B14, 71B5, 71B14, 80B5, 80B14, 90B5, 90B14, 100B5, 100B14, 112B5, 112B14, 132B5, 160B5, 180B5 NEMA: 56C, 56HC, 143TC, 145TC, 182TC, 184TC, 213TC, 215TC, 254TC, 256TC, 284TC, 284TSC, 286TC, 286TSC | ||||
Material | Aço inoxidável 304 316 |
Modelos mais comuns |
Redutor Helicoidal em Linha: R37, R47, R57, R67 Caixa de Engrenagens Helicoidais de Ângulo Reto: K37, K47, K57, K67 Redutor de Engrenagem de Rosca sem-fim: NMRV030, NMRV040, NMRV050, NMRV063, NMRV075, NMRV090 | ||||
Tipo do motor
| AC IEC or NEMA (1 ou 3 fases), Corrente continua | ||||
Dimensões
| Métrico / imperial | ||||
Velocidade de entrada | RPM |
750rpm 900rpm 1000rpm 1200rpm 1500rpm 1800rpm 3000rpm 3600rpm
| |||
Eixo de saída |
Eixo oco, eixo sólido, flange
| ||||
Tensão de Alimentação
| xxxxxx | ||||
Acessórios | Flange de entrada, flange de saída, eixo sólido de saída, etc. |

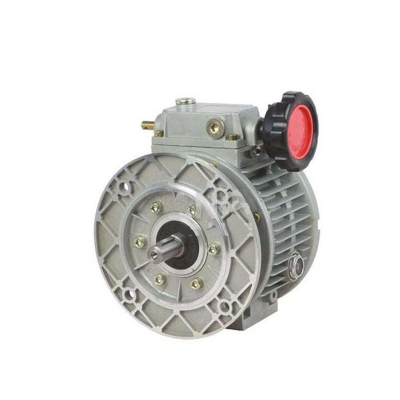

Alta precisão: 0,5 ~ 1
Ampla faixa de velocidade, a relação está entre 1/1,4 e 1/7
Alta intensidade e longa vida útil
Fácil regulagem de velocidade
Trabalho contínuo, operação suave, desempenho estável e baixo ruído
Vedação completa e baixa exigência ambiental
Organização compacta e tamanho reduzido.
Modelos | Ptência | Relação | Velocidade | Torque | Diâmetro do eixo | Diâmetro da flange |
UDL002 | 0,18kW | 1.6~8.2 | 800~170rpm | 1.5~3N.m | Ø11 | Ø140 |
UDL005 | 0,25kW | 1.4~7 | 1000~200rpm | 2.2~6N.m | Ø14 | Ø160 |
UDL005 | 0,37kW | 1.4~7 | 1000~200rpm | 3~6N.m | Ø14 | Ø160 |
UDL010 | 0,55kW | 1.4~7 | 1000~200rpm | 4~8N.m | Ø19 | Ø200 |
UDL010 | 0,75kW | 1.4~7 | 1000~200rpm | 6~12N.m | Ø19 | Ø200 |
UD020 | 1,1kW | 1.4~7 | 1000~200rpm | 9~18N.m | Ø24 | Ø200 |
UD020 | 1,5kW | 1.4~7 | 1000~200rpm | 12~24N.m | Ø24 | Ø200 |
UD030 | 2,2kW | 1.4~7 | 1000~200rpm | 18~36N.m | Ø28 | Ø250 |
UD030 | 3,0kW | 1.4~7 | 1000~200rpm | 24~48N.m | Ø28 | Ø250 |
UD030 | 4,0kW | 1.4~7 | 1000~200rpm | 32~64N.m | Ø28 | Ø250 |
UD050 | 5,5kW | 1.4~7 | 1000~200rpm | 45~90N.m | Ø38 | Ø300 |
UD050 | 7,5kW | 1.4~7 | 1000~200rpm | 59~118N.m | Ø38 | Ø300 |

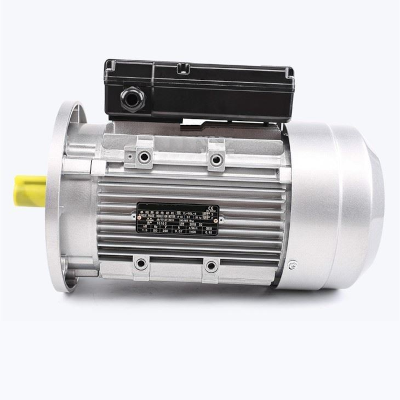

Fios de enrolamento 100% em cobre, potência de saída 100%, aço silício laminado a frio de alta qualidade.
Balanceamento dinâmico, estrutura original e aparência atraente.
Alta eficiência e fator de potência, economia de energia.
Classe de potência e medição de montagem seguem o padrão IEC.
Padronização das dimensões de montagem para intercambiabilidade e facilidade de manutenção.
Alto torque de partida, baixo ruído, fácil manutenção, etc.
Potência | 0,06kW à 315kW | ||||
Tamanho da carcaça
| 56 à 355 | ||||
Fases
| 2 ou 3 | ||||
Classe de eficiência | IE1 ~ IE4 | x | |||
Classe de proteção |
IP44, IP54, IP55, IP56, IP65, IP67
| ||||
Classe de isolação |
B, F, H
| ||||
Tipo de montagem
| B14, B3, B5, B35, B34 | ||||
Temperatura de trabalho | -15°C ~ +40°C | ||||
Material | Alumínio e ferro fundido. |

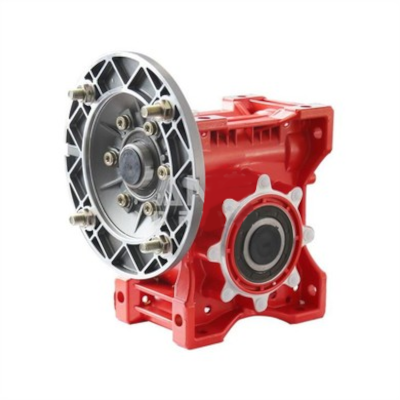

A série de redutores de engrenagem de rosca sem-fim da NMRV é uma nova geração de redutores de engrenagem de rosca sem-fim baseada na série WP.
Possui uma estrutura de caixa quadrada avançada e uma liga de alumínio de alta qualidade.
Foi moldada por meio da tecnologia de "fundição de alta pressão completa".
"Pequeno, leve, resfriamento rápido, atraente" são suas características.
Ele possui alto torque de saída, transmissão suave e baixo ruído. Estrutura totalmente fechada, boa vedação, livre de manutenção e
pode se adaptar a diversas instalações.
Nome do Produto | 025 ~ 150 ou estágio de engrenagens duplas 030/063 | ||||
Potência
| 0,06kW à 15kW | ||||
Velocidade
| 750rpm ~ 2000rpm | ||||
Motor acoplado | CA 1,2 ou 3 fases | CC / BLDC / motor de passo / servo-motor | |||
Eixo de saída |
Eixo sólido, eixo oco, flange
| ||||
Padrão de medidas
| imperial ou métrico | ||||
Material da carcaça | Alumínio fundido sob pressão, ferro fundido ou aço inoxidável |
