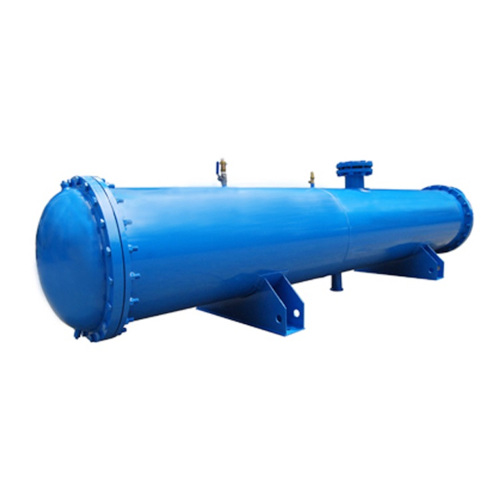

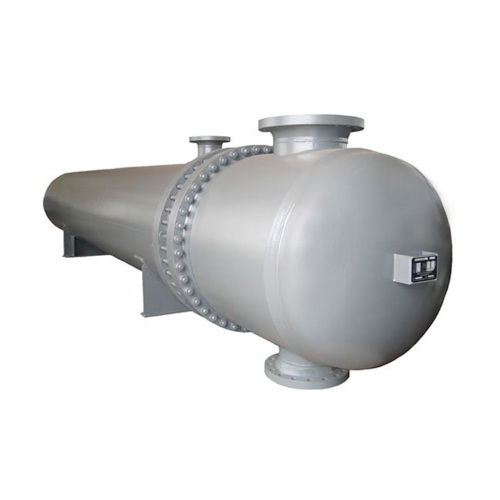

Modelo GLCQ5-30
Aplicações:
Um trocador de calor casco e tubos é uma classe de projetos de trocadores de calor.
É o tipo mais comum de trocador de calor em refinarias de petróleo e outros processos químicos de grande porte,
sendo adequado para aplicações de alta pressão.

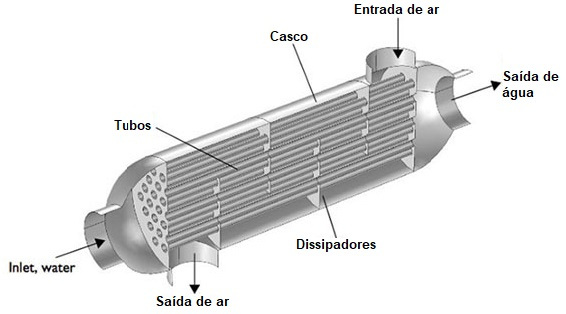

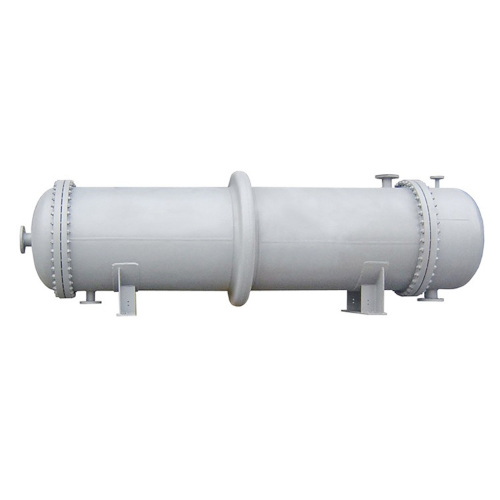

Conforme o nome sugere, esse tipo de trocador de calor consiste em um casco (um grande recipiente de pressão) com um feixe de tubos em seu interior.
Um fluido flui pelos tubos, enquanto outro fluido passa sobre os tubos (através do casco) para transferir calor entre os dois fluidos.
O conjunto de tubos é chamado de feixe de tubos e pode ser composto por vários tipos de tubos: lisos, com aletas longitudinais, etc.
Existem muitas variações no design casco e tubos. Normalmente, as extremidades de cada tubo são conectadas a coletores
(às vezes chamados de caixas d'água) por meio de orifícios em chapas de tubos.

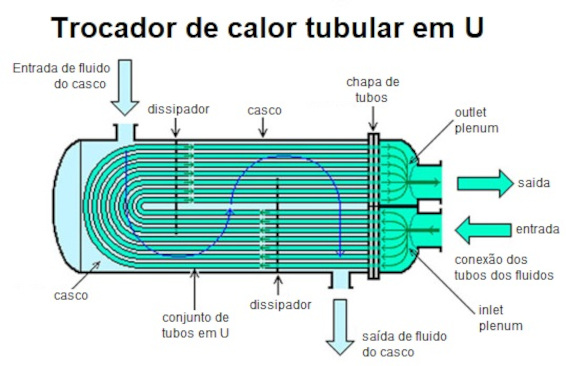

Os tubos podem ser retos ou dobrados no formato de um U, chamados de tubos em forma de U (U-tubes).
Em usinas nucleares chamadas reatores de água pressurizada, grandes trocadores de calor chamados geradores de vapor são trocadores de calor casco e
tubos bifásicos que geralmente possuem tubos em forma de U.
Eles são usados para ferver a água reciclada de um condensador de superfície para produzir vapor que impulsiona uma turbina para gerar energia.
A maioria dos trocadores de calor casco e tubos são projetados com 1, 2 ou 4 passagens no lado dos tubos.
Isso se refere ao número de vezes que o fluido nos tubos passa pelo fluido no casco.

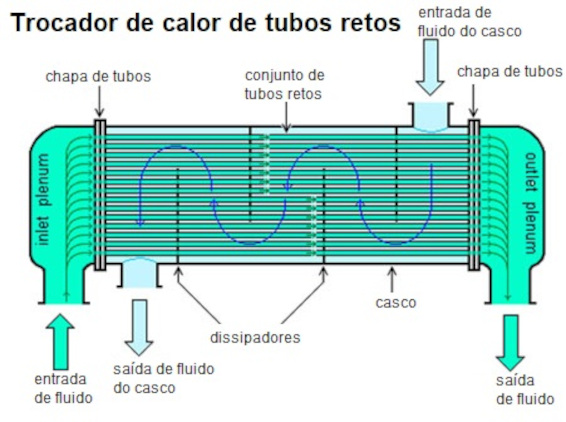

Em um trocador de calor de uma única passagem, o fluido entra por uma extremidade de cada tubo e sai pela outra.
Os condensadores de superfície em usinas de energia frequentemente são trocadores de calor de tubos retos de única passagem
(consulte o diagrama de um condensador de superfície).

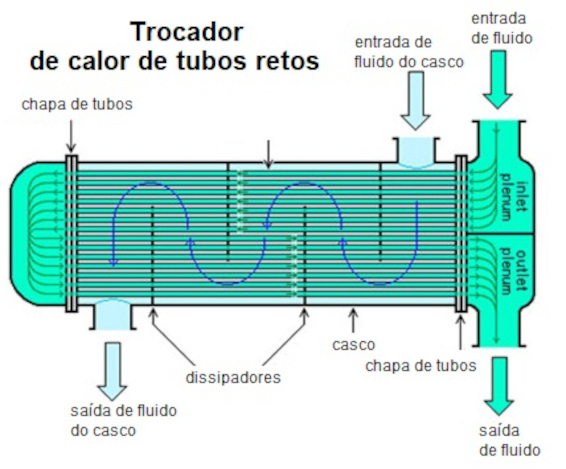

Projetos de duas e quatro passagens são comuns porque o fluido pode entrar e sair pelo mesmo lado.
Isso torna a construção muito mais simples.
